生石膏、熟石膏有什么区别?

　　硫酸钙化学式CaSO4。熔点1450℃，相对密度2.96，难溶于水。它的二水合物CaSO4•2H2O俗称石膏(或生石膏)。

　　半水合物CaSO4•1/2H2O称熟石膏(或烧石膏)。

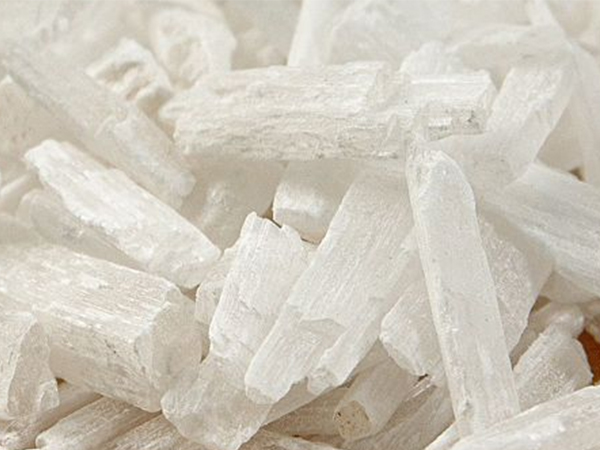

　　石膏是一种矿物，为单斜晶体，呈板状或纤维状，也有细粒块状的，呈淡灰、微红、浅黄或浅蓝色。石膏加热至128℃，失去大部分结晶水，变成熟石膏;163℃以上，结晶水全部失去。

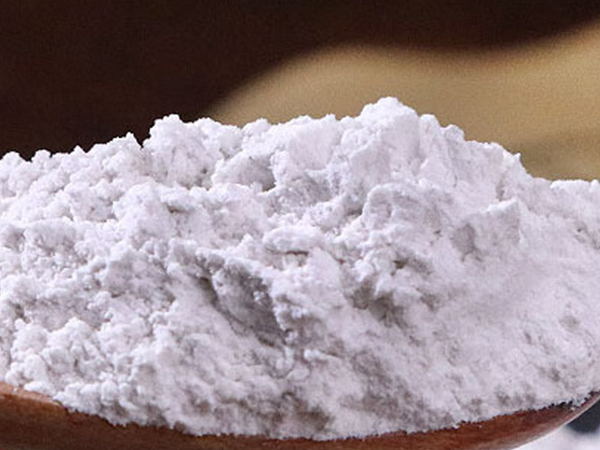

　　熟石膏粉末与水混合后有可塑性，但不久就硬化重新变成石膏。此过程放出大量热并膨胀，因此可用于铸造模型和雕塑。

　　硫酸钙和石膏可用作联合制造硫酸和水泥的原料，还可做油漆的白颜料、纸张的填料和豆腐的凝结剂。

　　硫酸钙 化学式CaSO4，白色固体，熔点1450℃，相对密度2.96，难溶于水。

　　自然界存在的硫酸钙矿物有两种：

　　①硬石膏矿的组分是CaSO4。

　　②石膏矿的组分是CaSO4•2H2O，为了与CaSO4• H2O(俗称熟石膏或烧石膏)区别，CaSO4•2H2O又称生石膏，它加热至128℃，失去大部分结晶水，转变为熟石膏。加热到163℃以上，失去全部结晶水 ，变成无水硫酸钙。

　　熟石膏加水后调制成的浆状物会逐渐凝固成硬块，这一过程相当于CaSO4• H2O转化为CaSO4•2H2O的反应，它放出大量热，使CaSO4•2H2O 互相连结成一块多孔的固体，其体积比原来的浆状物大，这种膨胀作用使石膏能用于制造轮廓清晰的铸模和雕塑制品以及骨科用的石膏绷带。

　　石膏还是制造水泥的原料，可调节水泥的凝固时间。

　　在土壤中加入石膏，可降低土壤的碱性。

　　化学式CaSO4，式量136.14。白色粉末或无色晶体，密度2.61g/cm3。微溶于水，溶解度在约311K(40℃)以下随温度升高而加大，其后加热则溶解度减小。

　　常见的有生石膏，即CaSO4•2H2O，加热至423K(150℃)转化为熟石膏，即[(CaSO4)2]•H2O，白色粉末，它加水仍由浆状物凝为生石膏；若加热至436K(163℃)失全部结晶水成无水石膏，再加水则重新变为生石膏甚难。其微溶的溶液使水“发硬”，但遇纯碱可得碳酸钙沉淀，这是微溶物转化为难溶物之一例(CaSO4+Na2CO3=CaCO3↓+Na2SO4)。用于石膏制品、水泥凝固的调速剂、油漆腻子、纸张填料、“点”豆腐、中药和改良盐碱土。

　　建筑用石膏种类及用途 ：

　　建筑中使用最多的石膏品种是建筑石膏，其次是模型石膏，此外，还有高强度石膏、无水石膏水泥和地板石膏。

　　生产石膏的原料主要是天然二水石膏，又称软石膏或生石膏，是含两个结晶水的硫酸钙。

　　天然二水石膏可制造各种性质的石膏。

　　生产石膏的主要工序是加热与磨细。由于加热温度和方式不同，可生产不同性质的石膏。

　　(1)建筑石膏：建筑石膏是将天然H水石膏等原料在107℃~170℃的温度下煅烧成熟石膏，再经磨细而成的白色粉状物。其主要成分为b型半水石膏。 建筑石膏硬化后具有很好的绝热吸音性能和较好的防火性能吸湿性能；颜色洁白，可用于室内粉刷施工，特别适合于制作各种。洁白光滑细致的花饰装饰，如加入颜料可使制品具有各种色彩。 建筑石膏不宜用于室外工程和 65℃以上的高温工程。 总之，建筑石膏可用于室内粉刷，制作装饰制品，多孔石膏制品和石膏板等。

　　(2)模型石膏：煅烧二水石膏生成的熟石膏，若其中杂质含量少，SKI较白粉磨较细的称为模型石膏。它比建筑石膏凝结快，强度高。主要用于制作模型、雕塑、装饰花饰等。

　　(3)高强度石膏：将H水石膏放在压蒸锅内，在 l.3大气压(124℃)下蒸炼生成。a型半水石膏，磨细后就是高强度。这种石膏硬化后具有较高的密实度和强度。高强度石膏适用于强度要求高的抹灰工程，装饰制品和石膏板。掺入防水剂后，其制品可用于湿度较高的环境中。也可加入有机溶液中配成粘结剂使用。

　　(4)无水石膏水泥：将天然二水石膏加热至400℃~750℃时，石膏将完全失去水份，成为不溶性硬石膏，将其与适量激发剂混合磨细后即为无水石膏水泥。无水石膏水泥适宜于室内使用，主要用以制作石膏板或其它制品，也可用作室内抹灰。

　　(5)地板石膏： 如果将天然二水石膏在800℃以上煅烧，使部分硫酸钙分解出氧化钙，磨细后的产品称为高温煅烧石膏，亦称地板石膏。地板石膏硬化后有较高的强度和耐磨性，抗水性也好，所以主要用作石膏地板，用于室内地面装饰。

　　石膏对人体无害，中医上石膏还是中药呢。

　　【药物功效】　解肌清热，除烦止渴。

　　【主治】　治热病壮热不退，心烦神昏，谵语发狂，口渴咽干，肺热喘急，中暑自汗，胃火头痛、牙痛，热毒壅盛，发斑发疹，口舌生疮。煅敷生肌敛疮。外治痈疽疮疡，溃不收口，汤火烫伤。
